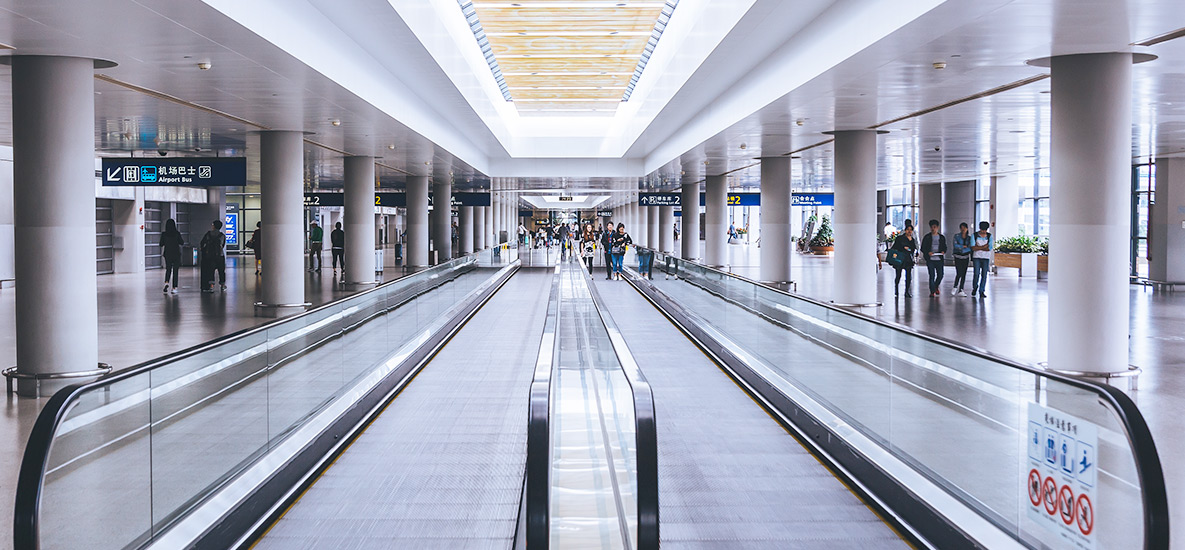

系列室內型人行道是我司開發的新型自動人行道。具有美觀大方、結構緊湊、安全可靠等特點。
配置表(H≤8m)
| 傾角 | 12°/11°/10°/ 6°/ 0° | ||||||||||
| 應用 | 室內，每日可運行 16 小時 | ||||||||||
| 基本參數 | 水平長度(mm) | L≤40000 | |||||||||
| 額定速度 | 0.5m/s | ||||||||||
| 動力電源 | AC380V 50Hz；獨立地線 | ||||||||||
| 照明電源 | AC220V 50Hz | ||||||||||
| 驅動主機 | 踏板規格(mm) | 12° 11° 10° | 800 | ||||||||
| 提升高度(mm) | H≤2500 | 2500＜H≤4000 | 4000＜H≤5500 | 5500＜H≤7500 | 7500＜H≤8000 | ||||||
| 電動機功率 | 5.5kW | 8kW | 11kW | 15kW | 2*11kW | ||||||
| 踏板規格(mm) | 1000 | ||||||||||
| 提升高度(mm) | H≤2500 | 2500＜H≤3500 | 3500＜H≤5000 | 5000＜H≤7000 | 7000＜H≤8000 | ||||||
| 電動機功率 | 5.5kW | 8kW | 11kW | 15kW | 2*11kW | ||||||
| 踏板規格(mm) | 6° | 800/1000 | |||||||||
| 提升高度(mm) | H≤2000 | 2000＜H≤3000 | 3000＜H≤4000 | ||||||||
| 電動機功率 | 5.5kW | 8kW | 11kW | ||||||||
| 水平長度(mm) | 0° | L≤40000 | |||||||||
| 電動機功率 | 5.5kW | ||||||||||
| 驅動鏈 | 20A-2 (p=31.75) | 20A-2*2 | |||||||||
| 減速箱 | HXFT160 (渦輪蝸桿 i=24.5) | ||||||||||
| 工作制動器 | HXZD (電磁式，絕緣等級：B 級) | ||||||||||
| 控制 系統 | PC10-FD1 | 單速人行道采用微機控制, 星形啟動、三角形運行 | |||||||||
| PC10-FV | 變頻人行道采用微機控制，可實現全變頻或旁路變頻控制 | ||||||||||
| 踏板 系統 | 梳齒板 | 原色鋁合金 | |||||||||
| 踏板 | 標準不銹鋼、可選鋁合金 | ||||||||||
| 踏板寬度(mm) | 800 | 1000 | |||||||||
| 踏板深度(mm) | 266 | 266 | |||||||||
| 踏板鏈 | T133.33 (p=133.33) | ||||||||||
| 桁架 | 標準材料 | 角鋼 | |||||||||
| 表面處理 | 噴漆 | ||||||||||
| 扶手 系統 | 扶手帶顏色 | 黑色 | |||||||||
| 驅動方式 | 鏈傳動 | ||||||||||
| 護壁板 | δ=10 透明鋼化玻璃 | ||||||||||
| 扶手導軌 | 不銹鋼 | ||||||||||
| 圍裙板 | SUS430 發紋不銹鋼(帶單排裙板安全刷) | ||||||||||
| 內外蓋板 | SUS430 發紋不銹鋼 | ||||||||||
| 更 改 加 價 項 目 | |||||||||||
| 序號 | 參數名稱 | 更改項 | 備注 | ||||||||
| 1 | 防護欄 | ||||||||||
| 2 | 有機玻璃防碰頭裝置 | ||||||||||
| 3 | 有機玻璃防攀爬裝置 | ||||||||||
| 4 | 有機玻璃防進入隔欄 | ||||||||||
| 5 | 人行道外裝飾 | ||||||||||
| 6 | 蓋板材質 | SUS304 發紋不銹鋼 | 按提升高計算 | ||||||||
| 7 | 裙板材質 | SUS304 發紋不銹鋼 | 按提升高計算 | ||||||||
| 8 | 玻璃拼接形式 | 垂直地面 | 按提升高計算 | ||||||||
| 9 | 驅動主機傳動形式 | 螺旋傘齒輪傳動 | 按提升高計算 | ||||||||
| 10 | 扶手帶品牌 | 國外品牌 | |||||||||
| 11 | 扶手帶顏色 | 彩色，有紅色、藍色、黃色、 綠色可選 | 按提升高計算 | ||||||||
| 12 | 扶手帶照明 | 按提升高計算 | |||||||||
| 13 | 裙板照明 | ||||||||||
| 14 | 梳齒板照明 | ||||||||||
| 15 | 附加制動器保護功能 | ||||||||||
| 16 | 變頻功能 | 變頻人行道 | |||||||||
| 17 | 語音提示功能 | ||||||||||
| 18 | 地震停機保護功能 | ||||||||||
| 19 | 火警停機保護功能 | ||||||||||
| 20 | 小區監控功能 | ||||||||||
| 21 | 桁架分段 | ||||||||||
| 22 | 桁架上下部加長 | ||||||||||
| 23 | 中間支撐數量 | ||||||||||
| 說明： 1、本配置適用于運行區間長度 L≤40m 長的室內型自動人行道； 2、本配置加價表內如未列明的加價項目而客戶需要，請非標詢價。 | |||||||||||
