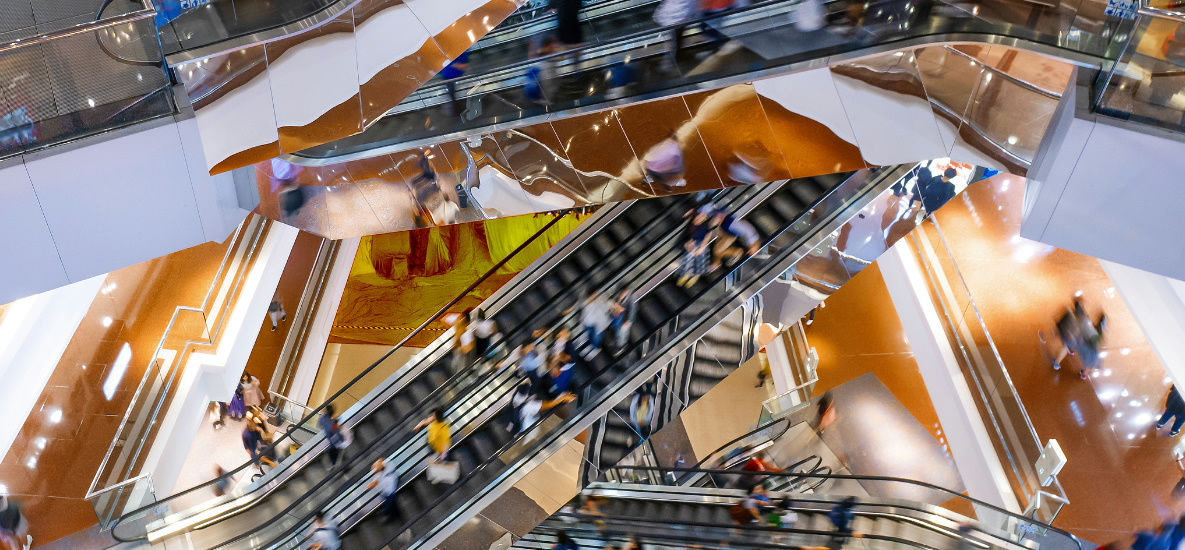

GRACES-ID自動扶梯系列室內型扶梯是我司繼FPM型系列自動扶梯之后開發的新型自動扶梯，具有美觀大方、結構緊湊、安全可靠等特點。
配置表(H≤8m)
| 規格(mm) | 600 | 800 | 1000 | ||||||||
| 傾角 | 30°/35° | ||||||||||
| 應用 | 室內，每日可運行 16 小時 | ||||||||||
| 基本參數 | 提升高度(mm) | 1500≤H≤8000 (30°) / 1500≤H≤6000 (35°) | |||||||||
| 水平級數 | 2 水平級/3 水平級(H＞6m) | ||||||||||
| 輸送能力 | 3600 人/小時 | 4800 人/小時 | 6000 人/小時 | ||||||||
| 額定速度 | 0.5m/s | ||||||||||
| 動力電源 | AC380V 50Hz；獨立地線 | ||||||||||
| 照明電源 | AC220V 50Hz | ||||||||||
| 驅動主機 | 提升高度(mm) | ≤5000 | ≤6000 | ≤4000 | ≤5000 | ≤6000 | ≤3000 | ≤4500 | ≤6000 | ≤8000 | |
| 電機功率 kW | 5.5 | 8 | 5.5 | 8 | 11 | 5.5 | 8 | 11 | 15 | ||
| 驅動鏈 | 20A-2 (p=31.75) | 24A-2 | |||||||||
| 減速箱 | HXFT160 (渦輪蝸桿 i=24.5) | ||||||||||
| 工作制動器 | HXZD (電磁式，絕緣等級：B 級) | ||||||||||
| 控制系統 | PC10-FD1 | 單速扶梯采用微機控制, 星形啟動、三角形運行 | |||||||||
| PC10-FV | 變頻扶梯采用微機控制，可實現全變頻或旁路變頻控制 | ||||||||||
| 梯級系統 | 梯級 | 標準不銹鋼、可選鋁合金 | |||||||||
| 梯級寬度(mm) | 600 | 800 | 1000 | ||||||||
| 梯級深度(mm) | 400 | 400 | 400 | ||||||||
| 梯級高度(mm) | 200(30°)/230(35°) | 200(30°)/230(35°) | 200(30°)/230(35°) | ||||||||
| 梯級鏈 | T133.33 (p=133.33) | ||||||||||
| 桁架 | 標準材料 | 角鋼 | |||||||||
| 表面處理 | 噴漆 | ||||||||||
| 扶手系統 | 扶手帶顏色 | 黑色 | |||||||||
| 驅動方式 | 鏈傳動 | ||||||||||
| 護壁板 | δ=10 透明鋼化玻璃 | ||||||||||
| 扶手導軌 | 不銹鋼 | ||||||||||
| 圍裙板 | SUS430 發紋不銹鋼(帶單排裙板安全刷) | ||||||||||
| 內外蓋板 | SUS430 發紋不銹鋼 | ||||||||||
| 更改加價項目 | |||||||||||
| 序號 | 參數名稱 | 更改項 | 備注 | ||||||||
| 1 | 防護欄 | ||||||||||
| 2 | 有機玻璃防碰頭裝置 | ||||||||||
| 3 | 有機玻璃防攀爬裝置 | ||||||||||
| 4 | 有機玻璃防進入隔欄 | ||||||||||
| 5 | 扶梯外裝飾 | ||||||||||
| 6 | 蓋板材質 | SUS304 發紋不銹鋼 | 按提升高計算 | ||||||||
| 7 | 裙板材質 | SUS304 發紋不銹鋼 | 按提升高計算 | ||||||||
| 8 | 梳齒材質 | 原色鋁合金 | |||||||||
| 9 | 玻璃拼接形式 | 垂直地面 | 按提升高計算 | ||||||||
| 10 | 水平梯級數量（H≤6m） | 3 | |||||||||
| 11 | 驅動主機傳動形式 | 螺旋傘齒輪傳動 | |||||||||
| 12 | 扶手帶品牌 | 國外品牌 | 按提升高計算 | ||||||||
| 13 | 扶手帶顏色 | 彩色，有紅色、藍色、黃色、綠色 可選 | |||||||||
| 14 | 扶手帶照明 | 按提升高計算 | |||||||||
| 15 | 裙板照明 | 按提升高計算 | |||||||||
| 16 | 梳齒板照明 | ||||||||||
| 17 | 附加制動器保護功能 | ||||||||||
| 18 | 變頻功能 | 變頻扶梯 | |||||||||
| 19 | 語音提示功能 | ||||||||||
| 20 | 地震停機保護功能 | ||||||||||
| 21 | 火警停機保護功能 | ||||||||||
| 22 | 小區監控功能 | ||||||||||
| 23 | 桁架分段 | ||||||||||
| 24 | 桁架上下部加長 | ||||||||||
| 25 | 中間支撐數量 | ||||||||||
| 說明： 1、本配置適用于提升高度 H≤8m 的室內型自動扶梯； 2、本配置加價表內如未列明的加價項目而客戶需要，請非標詢價。 | |||||||||||
